· Saída MOSFET
· Tensão de controle: 3-10VDC, 10-28VDC
· Tensão de carga: 60VDC, 100VDC, 200VDC, 400VDC
· Corrente de Carga: 3A, 5A, 10A, 20A
· Rigidez Dielétrica: 2500Vrms
· Compatível com RoHS

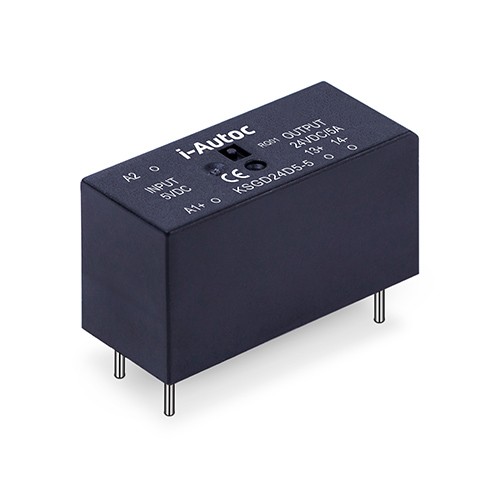

relé de estado sólido série KSL(Série KSL SSR)
Parâmetros gerais
Nome | Série KSD SSR |
Tensão de Carga | 0-50VCC / 0-75VCC / 0-125VCC / 0-300VCC |
Corrente de carga | 3A/5A/10A/20A |
Faixa de temperatura ambiente | -30°C ~+80°C |
Amplitude Térmica de armazenamento | -30°C ~+100°C |
Peso (típico) | 20g |
Clamber o link abaixo para dcarga própria Ficha de dados
Notas gerais
1. A solda deve serserterminou em 10 segundos a 260°C,ouserterminou em 5 segundos em 350°C. Caso contrário, pode causar danos ao relé.
2. A polaridade do terminal deve ser observada. Caso contrário, pode causar danos ao relé.
3. Quando a temperatura ambiente estiver acima de 25°C, a corrente de carga máxima diminui. Consulte a curva de redução térmica.
4. A carga capacitiva produzirá uma corrente de surto muito alta no momento da condução, o que pode levar ao dano do relé de estado sólido devido à corrente de surto excessiva. Portanto, se a carga real for capacitiva, ou a carga tiver grande capacitância em paralelo, é altamente recomendável que o NTC seja conectado em série no circuito de carga para suprimir a corrente de surto a fim de evitar danos ao produto.
◆As especificações do produto estão sujeitas a alterações sem aviso prévio. Por favor, não hesite em contactar-nos para quaisquer questões técnicas.
